FC-80型ID卡讀卡模塊支持一組蜂鳴器驅動控制輸出，在讀到卡后，FC-80將驅動該腳。同時FC-80還支持一組LED燈控制輸出讀到卡后，FC-80將驅動該腳，該兩腳可以做為讀卡器蜂鳴器與LED控制腳，使該讀卡模塊容易的實現WG26讀卡器功能。

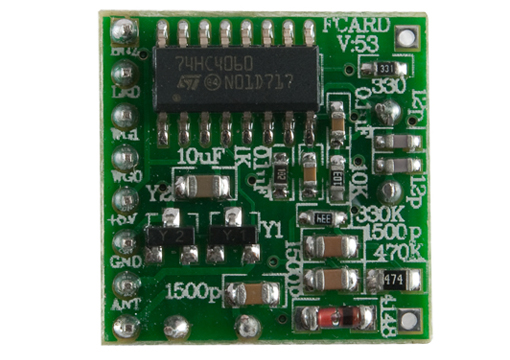

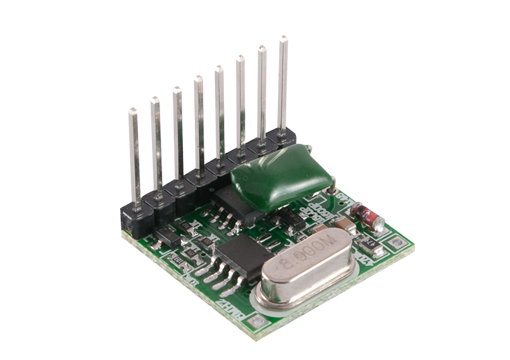

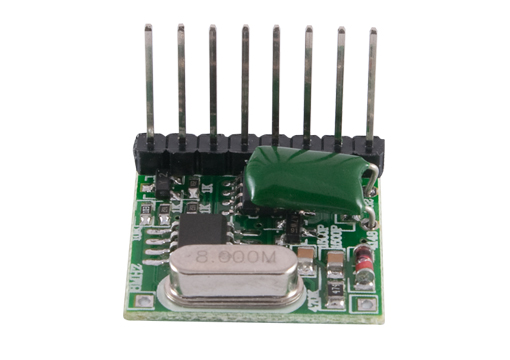

FC-80微型讀卡模塊
FC-80型ID卡讀卡模塊是廣州市英澤電子有限公司的一款高性能的專用于EM4100兼容格式ID卡解碼的125KHz射頻卡讀卡模塊，可廣泛應用于射頻讀卡器、考勤機、門禁、收費機等身份識別系統、防偽系統、互動玩具及生產過程控制等多種無線射頻識別（RFID）系統。FC-80型ID卡讀卡模塊采用微型16位單片機作為處理器，采用雙面貼片加工工藝，使其產品整體體積20MM*20MM,但在讀卡性能上切并不比其它模塊差，讀卡速度可在0.05秒內完成。
通過實驗測試，該讀卡模塊采用特定線圈讀卡距離可達0.31米，功耗只有30mA,是目前國內外體積小，最新使用的ID卡讀卡模塊產品。FC-80型ID卡讀卡模塊支持一組蜂鳴器驅動控制輸出，在讀到卡后，FC-80將驅動該腳。同時FC-80還支持一組LED燈控制輸出讀到卡后，FC-80將驅動該腳，該兩腳可以做為讀卡器蜂鳴器與LED控制腳，使該讀卡模塊容易的實現WG26讀卡器功能。
讀卡模塊特點：
1、支持外接收發天線；
2、超小型封裝；
3、最遠作用距離達至310mm；
4、典型解碼時間小于100ms；
5、單電源供電，低功耗設計；
6、支持韋根（Wiegand26）接口；
7、支持EM 4100兼容格式ID卡(64Bits,曼徹斯特編碼)；
8、封裝設計適用于惡劣工作環境；
9、支持蜂鳴器驅動控制輸出（讀卡鳴叫一聲）；
10、支持LED驅動控制輸出（讀卡亮燈一次）；
11、內置看門狗電路，有效防止系統死機。
技術參數：
1、極限參數

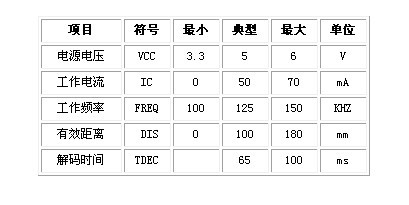

2、規格:（除特別說明，所示規格取自TA＝25℃及VCC＝+5V工作條件下）
3、尺寸：（20mm X 20mm X8mm(含塑料外殼后是24mm X 24mm X10mm）
第1腳為：BUZ （蜂鳴器驅動腳，輸出高電平）；
第2腳為：LED （讀卡指示燈驅動腳，輸出低電平）；
第3腳為：WG1（數據輸出1）；
第4腳為：WG0（數據輸出0）；
第5腳為：VCC（+5V）；
第6腳為：GND；
第7、8腳為：TNA（線圈）。

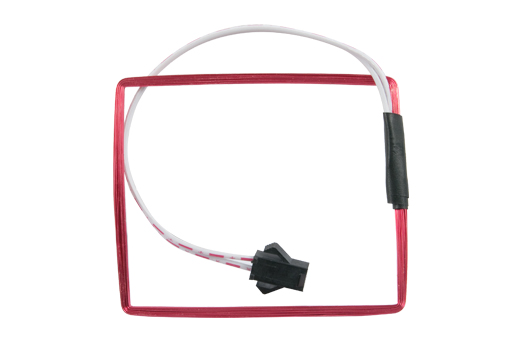

各種天線的外型：
本公司提供天線形狀與大小定制
