FC-R500型讀卡模塊是基于13.56MHz頻率的IC卡讀卡模塊，可支持mifare1 S50/S70、mifare0 ultralight、mifare Pro、mifare desfire等兼容格式IC卡。

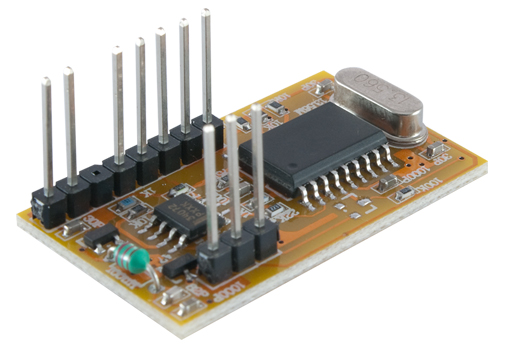

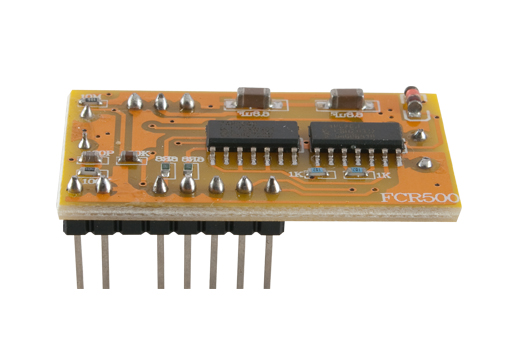

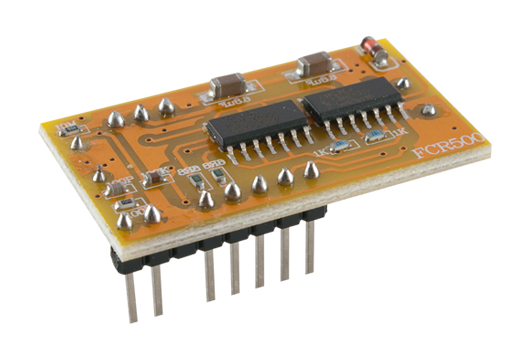

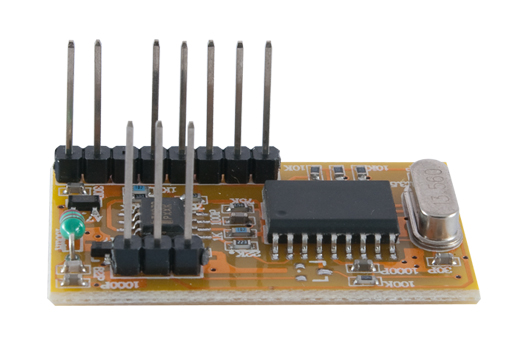

FC-500型IC卡讀卡模塊
FC-R500型讀卡模塊是基于13.56MHz頻率的IC卡讀卡模塊，可支持mifare1 S50/S70、mifare0 ultralight、mifare Pro、mifare desfire等兼容格式IC卡，采用WIEGAND26協議輸出，內置看門狗電路，DC5V工作電壓，讀卡有效距離DIS 0-100 mm，解碼時間: TDEC 65- 100 ms。
我公司提供多款讀卡天線選擇，滿足不同外型尺寸的需要，FC-R500讀卡模塊它采用超小型、超大規模集成電路封裝，具有易用、可靠、多樣和體積小等特點，可幫助您方便、快捷地將當今最流行的非接觸式IC卡技術融入您的系統中，提高您的產品檔次。
電源電壓：DC 5V
工作電流：100 - 120 mA
通信方式：WIEGAND26
工作頻率：FREQ 13.56MHZ
有效距離：DIS 0-100 mm
解碼時間：TDEC 65- 100 ms
工作溫度：TOPR 0~+70 ℃
貯藏溫度：TSTR -25~+90 ℃
尺寸大小：36MM×21.5 MM ×8 MM
支持卡片：支持Mifare1兼容格式IC卡

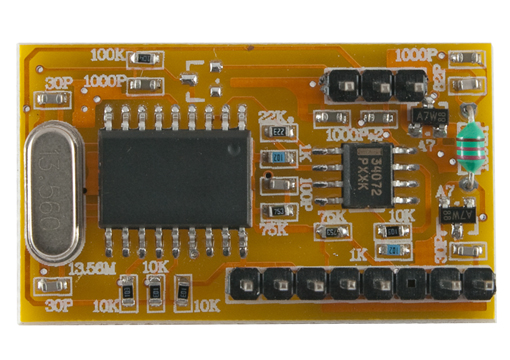

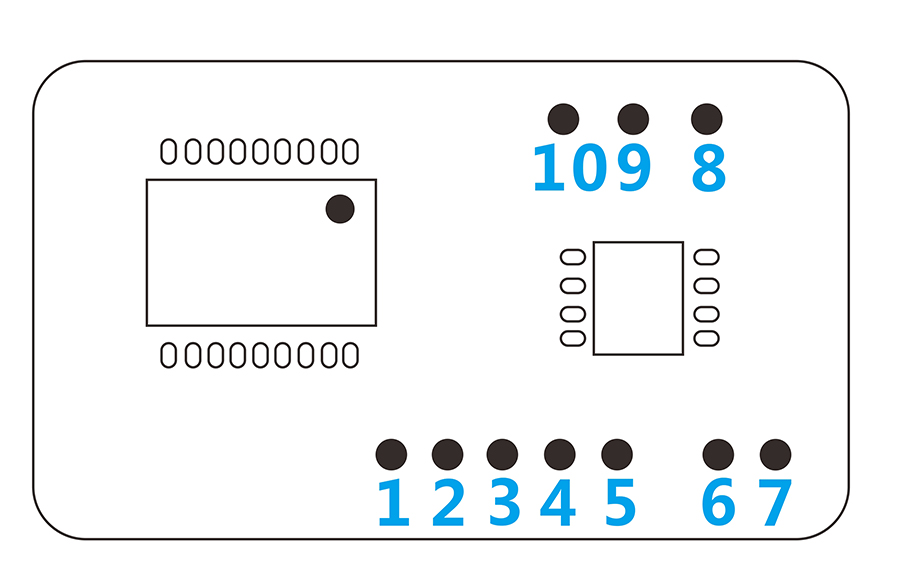

IC卡讀卡模塊底部圖
管腳說明：
1、WD0 韋根數據0輸出或ABA數據輸出；
2、WD1 韋根數據1輸出或ABA時鐘輸出；
3、HOLD 韋根保持輸出；
4、TX1 天線輸出驅動1；
5、TX2 天線輸出驅動2；
6、AGND 模擬地。已在模塊內部與數字地相連；
7、RX 接收信號輸入。直接由天線回路接入；
8、DGND 數字地；
9、DVCC+5V電源；
10、NRST 低有效復位端。

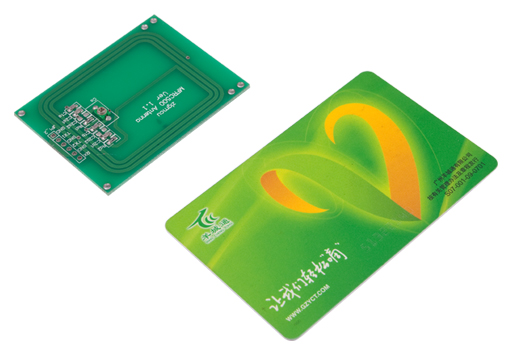

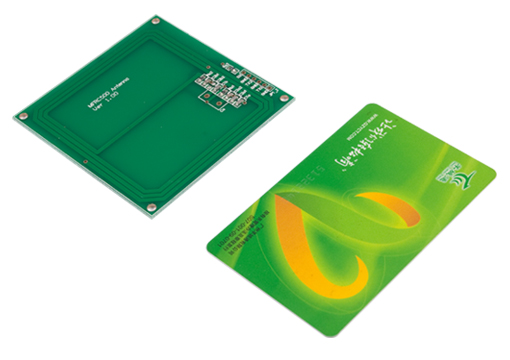

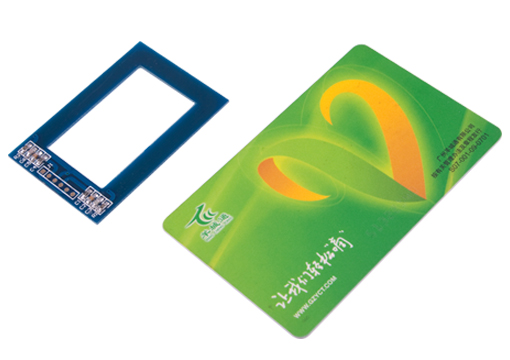

天線圖：
